Гидравлический токарный патрон BDEFU KT10-3

Гидравлический токарный патрон BDEFU KT10-3 A6 предназначен для надежного зажима заготовок на токарных станках. Трехкулачковая конструкция обеспечивает точное центрирование, а сквозное исполнение позволяет работать с прутком и длинномерными заготовками. Патрон подходит для производственной обработки, где важны высокая сила зажима, стабильность и уверенная работа на повышенных оборотах.

Модель представляет собой трехкулачковый силовой патрон сквозного типа для установки на токарные станки. Патрон обеспечивает точный и стабильный зажим заготовок, подходит для обработки деталей диаметром от 31 до 254 мм и рассчитан на работу со скоростью до 4200 об/мин. Высокое усилие зажима и прочная конструкция делают его эффективным решением для серийного и производственного применения.

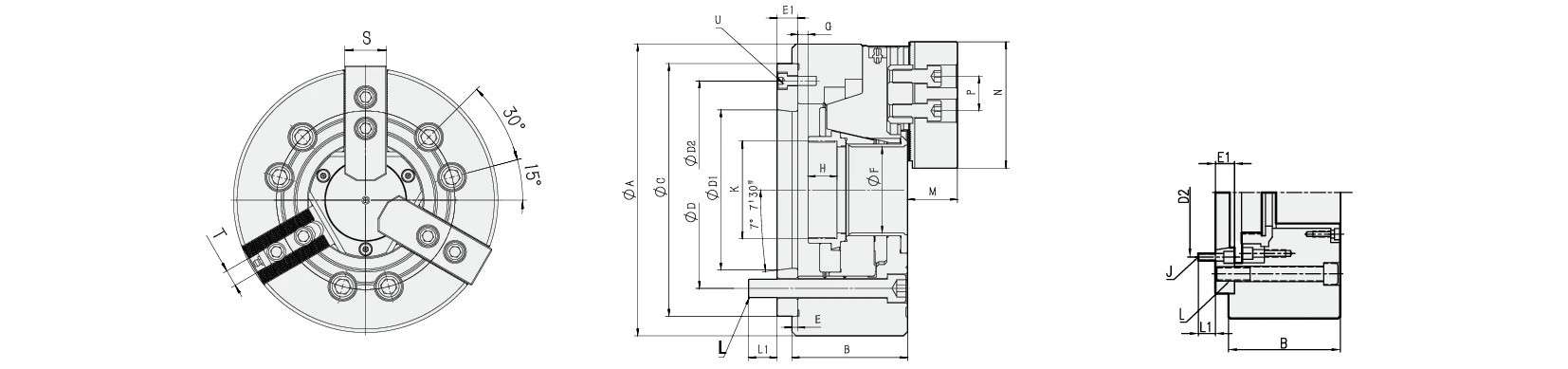

Присоединительные и монтажные размеры:

A: 254 мм;  B: 100 мм; C: 220 мм; D: 171.4 мм; D1: 106.38 мм; D2: 133.4 мм; E: 5 мм; E1: 28 мм; F: 75 мм; G1: 9 мм; G2: -10 мм; H: 25 мм; Kmax: M85×2;  L: 6-M16; L1: 18 мм; M: 43 мм; N: 110 мм; P: 30 мм; S: 40 мм; T: 16 мм; U: 6-M12; X: 16 мм; Y: 60 мм; A1: 102 мм; 4-M1: M10.

Характеристики:

• Бренд: BDEFU
• Модель: KT10-3 A6
• Тип изделия: гидравлический токарный патрон
• Тип патрона: 3-кулачковый
• Конструкция патрона: сквозной
• Назначение: для токарных станков
• Диаметр патрона: 254 мм
• Диаметр зажима min: 31 мм
• Диаметр зажима max: 254 мм
• Ход плунжера: 19 мм
• Ход кулачка: 8.8 мм
• Усилие зажима: 110.7 kN / 11300 кгс
• Тяговое усилие: 42.6 kN / 4380 кгс
• Максимальная скорость вращения: 4200 об/мин
• Максимальное давление: 2.7 MPa / 27 кгс/см²
• Масса: 41.5 кг
• Совместимый цилиндр: TK1075
